欧美极品色午夜在线视频-欧美一级大片在线观看-黄色av播放-激情综合小说-日本少妇丰满做爰图片-aaa222成人黄网-国产精品不卡视频-欧美少妇毛茸茸-欧美综合在线观看视频-色五月激情五月亚洲综合-国产一区二区三区四区五区vm-粗大的内捧猛烈进出少妇视频-两口子真实刺激高潮视频-午夜性福利视频-午夜成年视频

硫酸鹽還原菌（SRB）腐蝕

一、概 述

據統計，每年世界上約有1/3的冶金產品會因腐蝕而報廢，其中約20%是由微生物引起的。微生物腐蝕（Microbiologically Influenced Corrosion，MIC）是金屬表面、非生物腐蝕產物和細菌細胞及其代謝產物之間相互作用的結果，能夠引起材料的結構及性能發生很大的變化，從而造成材料損傷。

在眾多微生物腐蝕中，以硫酸鹽還原菌（Sulfate Reducing Bacteria，SRB）對鋼鐵的腐蝕最為典型。本文以SRB腐蝕為例，概括性介紹下SRB腐蝕的危害、機理、影響因素及防控策略。

二、硫酸鹽還原菌（SRB）腐蝕的危害

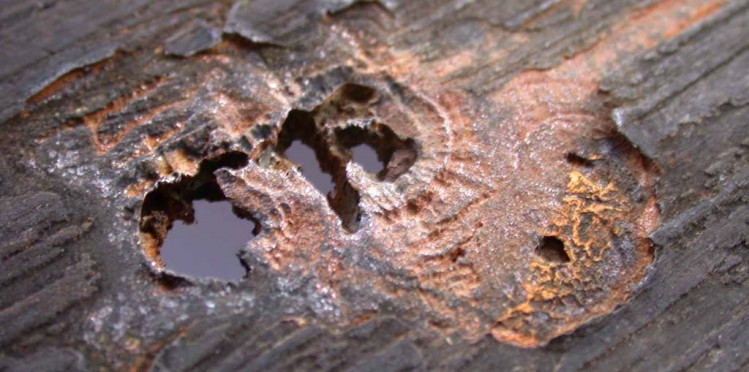

01局部腐蝕

SRB在金屬表面的生長繁殖過程及其代謝產物，會影響其對金屬腐蝕速率和電化學反應機理。SRB與金屬的相互作用主要以加速腐蝕或影響腐蝕為主，形態主要表現為局部腐蝕（如孔蝕、縫隙腐蝕、沉積物垢下腐蝕等），同時會出現電偶腐蝕加速、環境敏感斷裂等形式。

02加速結垢

SRB產生的酸性粘液物質，與水中的CO32-、HCO3-、HS-及其它陽離子作用后加速促進結垢。此外，腐蝕產物FeS與其他污垢結合后附著管道內壁，形成一種更適于SRB生長的封閉區域，導致局部腐蝕穿孔風險大大增加。

03損壞設備

SRB腐蝕產物由于其相對密度介于油和水之間而懸浮在油水界面，增強了油水混合物的導電性。當油水混合物進入生產處理系統時，容易導致電脫水設備運行不穩或跳閘，甚至造成電脫水器極板擊穿等損壞。

04堵塞地層

SRB腐蝕產物FeS是一種膠狀沉淀物，其穩定性很好，會使回注水質變黑發臭。同時，懸浮物增加后再注入地下會堵塞地層，導致油層的吸水能力下降，注水壓力不斷升高，最終影響水井增注和油井生產。

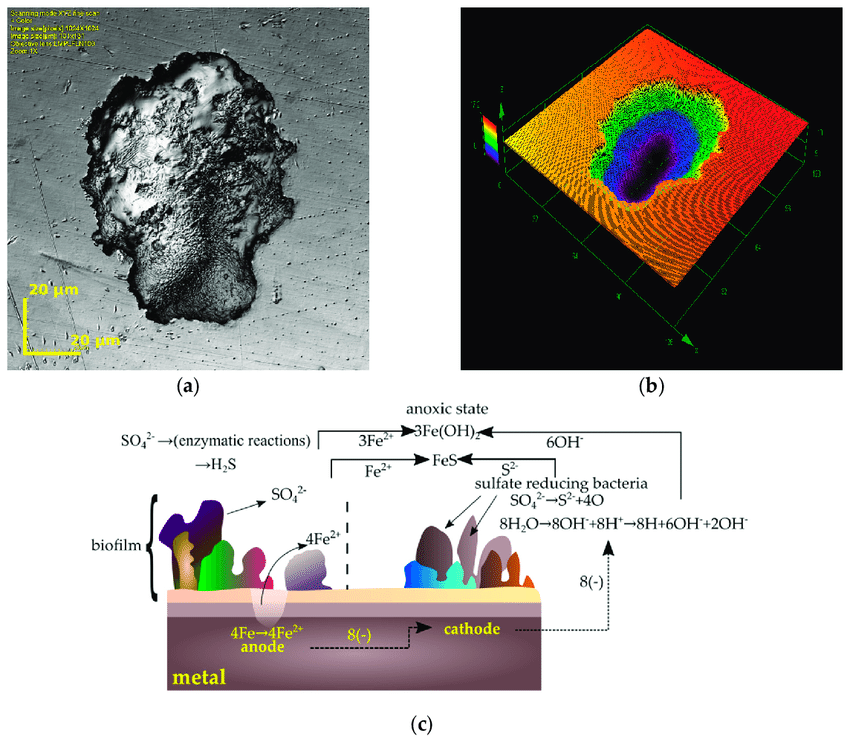

三、硫酸鹽還原菌（SRB）腐蝕機理

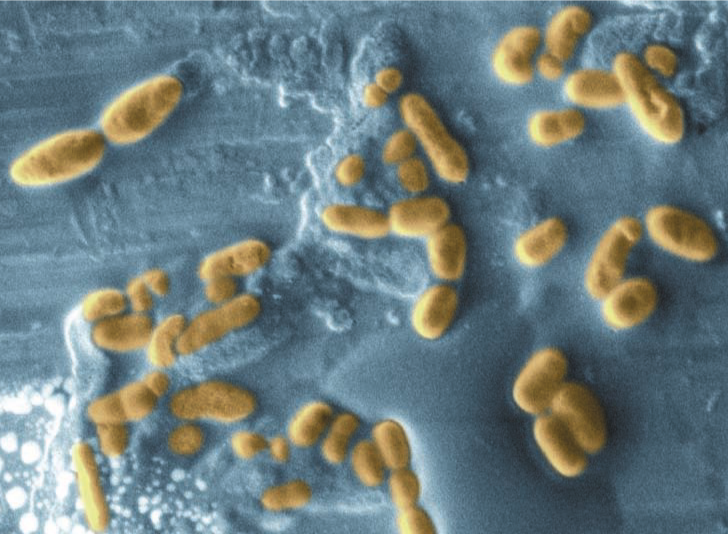

微生物附著在金屬表面形成生物膜后，可通過多種機理過程來影響金屬的腐蝕過程：

（1） 影響電化學腐蝕的陽極或陰極反應，尤其是能夠分泌能夠促進陰極還原的酶；

（2） 顯著地改變了腐蝕反應類型，由均勻腐蝕可能轉變為局部腐蝕；

（3） 新陳代謝過程會促進或抑制金屬腐蝕的化合物；

（4） 生成生物膜結構，創造了生物膜內的腐蝕環境，改變金屬表面狀態。

然而，微生物腐蝕的過程中并不一定只遵循某一種機理，也不可能出現統一的機理。在實際情況中往往是幾種機理共存或交互作用，因此需要判斷是哪種機理在起主導作用，才能制定更為準確有效的控制措施。

四、硫酸鹽還原菌（SRB）腐蝕影響因素

01pH值

pH是影響SRB生長繁殖的重要因素之一。SRB生長的pH值范圍很廣，一般為5.5~9.0，最佳為7.0~7.5。

02溫度

溫度影響SRB活性及發揮最佳代謝功能，從而影響化學反應速率、腐蝕產物膜特性以及SRB生物活性等因素。

通常情況下，SRB對溫度的適應能力較強，能夠生存的溫度為10～90℃。在油田環境下，SRB最適宜生長變窄，溫度約為20～40℃。

有研究顯示，在30～75℃范圍內，SRB對X60鋼的腐蝕速率隨溫度上升而增大。但亦有研究顯示，SRB會在適宜溫度中間出現腐蝕速率峰值。因此，需要根據現場情況進行針對性實驗和分析后，確定溫度影響的變化規律。

03氧濃度

普遍認為SRB是嚴格的厭氧菌，但同時也發現SRB在一定濃度的有氧環境下是可以存活。

SRB可耐受的環境溶解氧濃度為4.5mg/L，當環境中溶解氧濃度達到9.0mg/L時，SRB不能存活。

04水質成分

一般認為SRB生成的適宜礦化度在2×104～6×104mg/L之間，礦化度過高或過低都會對SRB的生長繁殖產生影響。當礦化度為103時，SRB只有少量生長。其他水中離子如SO42-作為SRB生長的養料來源之一，其濃度也對SRB的生長有一定的影響。

05工況條件

介質的流動狀態（如流速的增大或減小、流態的變化等）均會對SRB生物膜的完整性、SRB數量累計和脫落產生影響。一般認為當流體靜止或低流速時，SRB促進腐蝕的作用會更加明顯。

未完待續  . . .

免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。

隱石服務項目： HIC抗氫致開裂試驗   SSC硫化氫應力腐蝕試驗   應力導向氫致開裂SOHIC試驗   API 622防逸散過程閥門填料型式試驗   均勻腐蝕試驗   高溫高壓腐蝕試驗   金屬腐蝕速率檢測   鋁合金晶間腐蝕檢測   中性鹽霧試驗
