欧美极品色午夜在线视频-欧美一级大片在线观看-黄色av播放-激情综合小说-日本少妇丰满做爰图片-aaa222成人黄网-国产精品不卡视频-欧美少妇毛茸茸-欧美综合在线观看视频-色五月激情五月亚洲综合-国产一区二区三区四区五区vm-粗大的内捧猛烈进出少妇视频-两口子真实刺激高潮视频-午夜性福利视频-午夜成年视频

1. 背景

隨著地球變暖的發(fā)展，北極海的接近性有所提高，北極地區(qū)內(nèi)埋藏的奧家投資持續(xù)增加。因此，在北極地區(qū)的殘酷環(huán)境中，要求長期維持和運用極地海洋平臺的正確設(shè)計技術(shù)。在材料角度上最優(yōu)先考慮的是，在低溫環(huán)境中的鋼材的脆性，該鋼材需要在設(shè)計溫度下滿足充分的韌性。

因此，國內(nèi)外許多研究機(jī)構(gòu)評估了在極地環(huán)境條件下鋼材的機(jī)械特性，但目前還缺乏低溫鋼材腐蝕特性的相關(guān)信息。特別是，在考慮到海洋平臺在運用期間很難進(jìn)行更換或加固，初期要制定正確的防止腐蝕的設(shè)計。

通常在低溫環(huán)境中的腐蝕現(xiàn)象，雖然溶解氧量在低溫中會增加，但在海水或大氣層都會減少。

另外，極地海洋平臺中，由低的大氣溫度和高風(fēng)速形成的表面著冰現(xiàn)象，會阻礙金屬表面的氧氣及水分的傳達(dá)，從而降低腐蝕速度。但是部分研究表明，表面內(nèi)鹽分層的吸附，導(dǎo)致結(jié)冰延遲，在-5℃條件下也會出現(xiàn)腐蝕。部分研究表明，在著冰層內(nèi)也存在電化學(xué)腐蝕的現(xiàn)象。

另外，在極地地區(qū)平均降水量低，不能實現(xiàn)鹽分的自然洗滌，具有持續(xù)腐蝕的特性。而且，在飛沫帶區(qū)域中，由于波浪和冬夏季之間著冰-海冰循環(huán)形成反復(fù)干濕，會造成嚴(yán)重的腐蝕現(xiàn)象。另外，由于極地地區(qū)頻繁的移動性低氣壓，會對氣象不規(guī)律性，海洋結(jié)構(gòu)的鋼材造成很大的負(fù)擔(dān)。

因此，要為極地海洋結(jié)構(gòu)的安全設(shè)計，制定有關(guān)安裝、運用環(huán)境的調(diào)查，制定適當(dāng)?shù)母g管理方案。但是應(yīng)對東夏季反復(fù)的結(jié)冰—解凍，設(shè)計正確的電氣系統(tǒng)是很難的技術(shù)，保護(hù)圖章是低溫的取成化、冰沖擊的磨損和淘汰、溫度變化的熱膨脹等，很難維持長期內(nèi)構(gòu)成。

因此，在進(jìn)行極地海洋平臺的腐蝕設(shè)計時，需要事先了解鋼材本身的腐蝕性。本研究中，要在低溫環(huán)境中確認(rèn)極地海洋平臺鋼材的腐蝕特性，分析主要腐蝕因素。

2. 試驗方法

本次研究中，利用極地海洋平臺設(shè)備用的高強(qiáng)度結(jié)構(gòu)用鋼材2種（屈服強(qiáng)度460 MPa，厚度100毫米，TMCP鋼），對母材及焊接部位（FCAW，SAW），進(jìn)行了下列表格中的浸漬腐蝕試驗，電化學(xué)腐蝕試驗，中性鹽水噴霧試驗（SST），復(fù)合加速腐蝕試驗（CCT），并根據(jù)材料的焊接條件不同對腐蝕速度和耐蝕性進(jìn)行比較分析。

有關(guān)腐蝕試驗條件是以國際試驗標(biāo)準(zhǔn)為基礎(chǔ)，根據(jù)極地海洋設(shè)備的淹沒區(qū)（submerged zone）及飛濺區(qū)（splash zone）的環(huán)境條件進(jìn)行決定。對于焊接試板，包含F(xiàn)Z-HAZ-PM，在厚度方向1/4點處進(jìn)行試板的取樣及加工。

表1. 腐蝕試驗項目，實驗條件及適用標(biāo)準(zhǔn)

3. 試驗結(jié)果

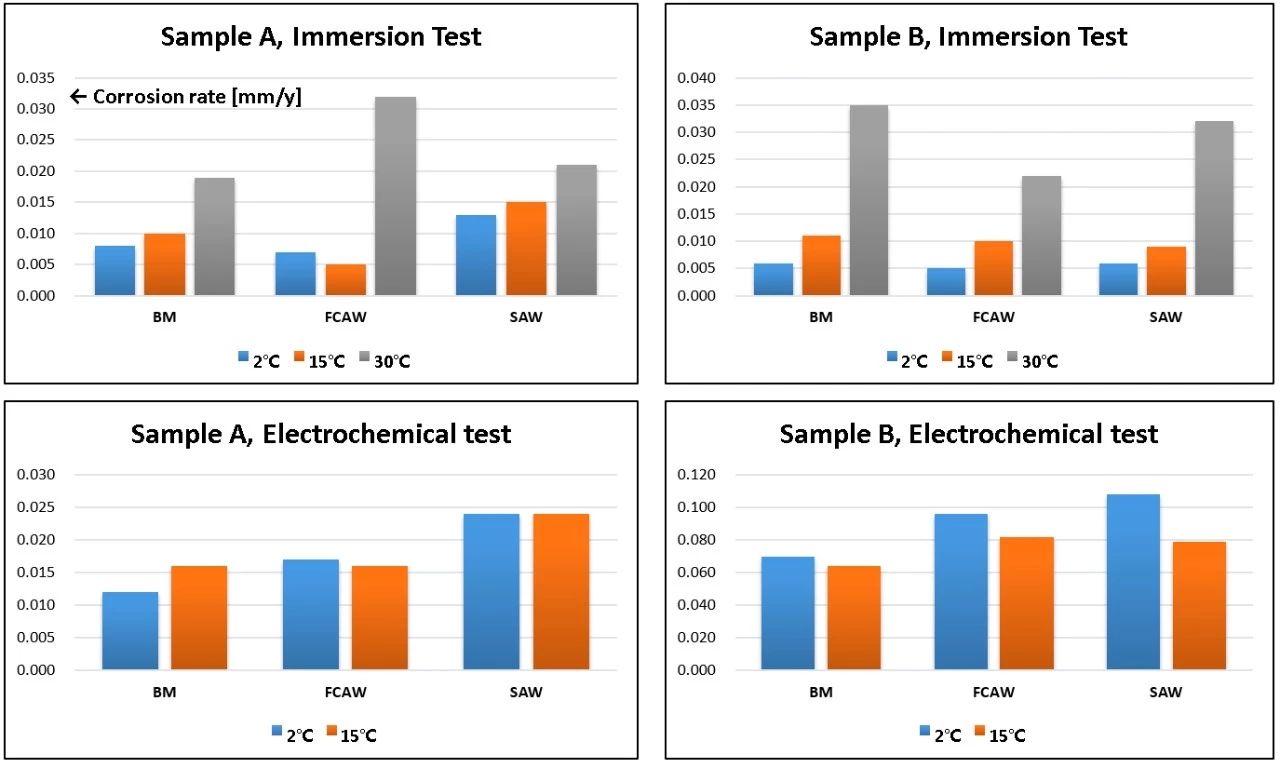

圖1. 2種極地海洋平臺設(shè)備用的鋼材（Sample A, B）進(jìn)行浸漬腐蝕試驗，電化學(xué)腐蝕試驗的結(jié)果數(shù)據(jù)

為了在極地海洋設(shè)備的淹沒區(qū)環(huán)境下評價鋼材腐蝕影響性，進(jìn)行了浸漬試驗和電化學(xué)腐蝕試驗。特別是與母材及焊接材料之間的腐蝕差距相比較，隨著海水溫度的降低，想觀察鋼材的腐蝕變化。

圖1顯示了利用2種鋼材及焊接材料的浸漬和電化學(xué)腐蝕試驗結(jié)果。在浸漬試驗（封閉條件）中，腐蝕速度都在0.035mm/yr以下，還算良好，母材和焊接材料之間腐蝕速度的差距較少。

試驗結(jié)果顯示，海水溫度越低，腐蝕速度就會下降。但是電化學(xué)分極試驗中沒有出現(xiàn)因海水溫度而腐蝕速度減少的傾向性。這是溶解氧量的影響。據(jù)推測，海水溫度較低的條件下，溶解氧量較高，可維持腐蝕速度。這與流速也有關(guān)，如果流速高的話，可以迅速供應(yīng)海水能反應(yīng)的氧氣，腐蝕速度就會提高。因此，在存在一定流速的實際極地海水環(huán)境中，應(yīng)考慮到極地水中結(jié)構(gòu)物的腐蝕性與溫帶及亞熱帶地區(qū)海洋結(jié)構(gòu)相比，腐蝕速度不會特別下降。

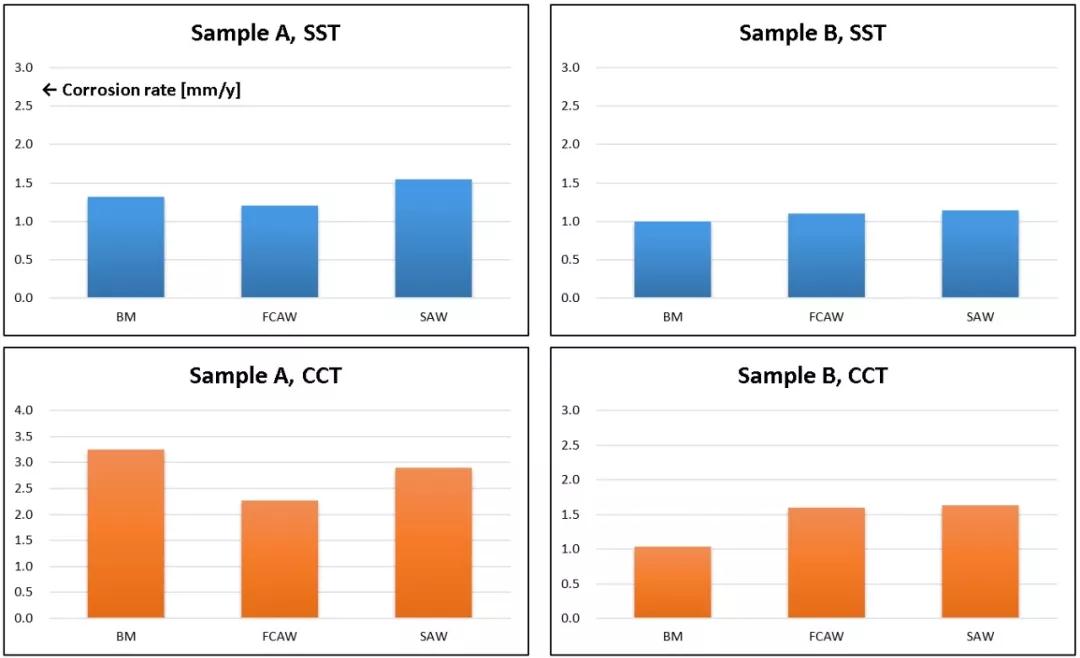

圖1. 2種極地海洋平臺設(shè)備用的鋼材（Sample A, B）進(jìn)行中性鹽水噴霧試驗，復(fù)合加速腐蝕試驗的結(jié)果數(shù)據(jù)

圖2中顯示了對兩種鋼材的SST及CCT的試驗結(jié)果。該實驗是模擬海洋結(jié)構(gòu)物內(nèi)的飛濺區(qū)，確認(rèn)鋼材暴露在鹽水中，重復(fù)干濕現(xiàn)象條件下的腐蝕變化。

試驗結(jié)果顯示，在反復(fù)濕潤/干燥/溫度變化的條件下，確認(rèn)了發(fā)生很多腐蝕。尤其是樣品A鋼材的情況，確認(rèn)了根據(jù)母材和焊接材料都在-40℃的溫度變化下，發(fā)生快速腐蝕。焊接材料的情況是，與母材相比腐蝕進(jìn)行得更好，部分試板（樣品A）觀察到了母材部位的腐蝕性發(fā)生逆轉(zhuǎn)現(xiàn)象。該現(xiàn)象是根據(jù)與母材的焊接部位相比，具有相對較高的熱膨脹率導(dǎo)致的。

4. 考察

鋼材的腐蝕性是根據(jù)暴露環(huán)境中多種因素決定的，在極地海洋平臺的情況下，溫度變化、干濕條件、鹽分殘留、結(jié)冰-解凍、溶解氧量等多種形式進(jìn)行腐蝕。另外，鋼材內(nèi)部的熱膨脹變化、金相組織變化、化學(xué)成分等因素會出現(xiàn)不同程度的腐蝕性。因此，首先要分析有關(guān)環(huán)境及鋼材的化學(xué)成分、金相結(jié)構(gòu)的復(fù)合關(guān)系。

5. 結(jié)論

本次研究中，對兩種極地海洋平臺用鋼材，通過浸漬腐蝕試驗，電化學(xué)腐蝕試驗，中性鹽水噴霧試驗（SST），復(fù)合加速腐蝕試驗（CCT）確認(rèn)了母材及焊接材料的腐蝕性。主要結(jié)果如下。

（1） 極地試驗結(jié)果，在低溫海水環(huán)境中腐蝕性不會明顯減少。溶解氧量充足時，低溫中的腐蝕性不會特別減少。

（2）在飛濺區(qū)發(fā)生相當(dāng)多的腐蝕。一般與母材相比，焊接部的腐蝕會進(jìn)行得更好，但由于冬季夏季溫度變化而存在一定的熱脹率差距時，母材部的腐蝕性會加快。

極地海洋設(shè)備設(shè)立后，考慮到結(jié)構(gòu)鋼材的更換和修理比較困難，需要進(jìn)行正確的腐蝕管理設(shè)計。因此，需要調(diào)查使用環(huán)境條件（溫度變化、流速、降水量、結(jié)冰/解凍程度等），準(zhǔn)確計算出腐蝕速度。

6. 期待效果

本次研究是為了確保極地海洋結(jié)構(gòu)長期的耐久性和安全性，從腐蝕性觀點上提出重要檢查要素，通過腐蝕試驗數(shù)據(jù)分析并制定合適的KR船級社規(guī)范。

7. 參考文獻(xiàn)

1. Petroleum and natural gas industries-Arctic operations-Materialrequirements for arctic operations, ISO/TS 35105, 2018, 4.

2. A. M. Horn and M. Hauge, Twenty-first Int. Offshore Polar Eng.Conf., 2011.

3. Melchers R.E., Effect of temperature on the marine immersioncorrosion of carbon steels, Corrosion, 2002, 58, p.768.

4. Mikhailov A.A., Strekalov P.V., Panchenko Y.M., Atmosphericcorrosion of metals in regions of cold and extremely cold climate （a review），Prot. Met., 2008, 44, p.644.

5. Barton K., Bartonova S., Beranek E., Die Kinetik des Rostensvon Eisen in der Atmosph?re, Werkstoffe und Korrosion, 1974, 25, p.659.

6. Brass G.W., Freezing point depression by common salts:implications for corrosion in cold climates. In: Perrigo L.D., Byars H.G.,Divine, J.R., Cold climate corrosion: special topics. NACE International, 1999,p.29.

7. Gonza?lez J.A., Control de la corrosio?n.Estudio y medida porte?cnicas electroqu??micas. CSIC, Madrid, 1989.

8. Y. Y. Choi and M. H. Kim, Corrosionbehaviour of welded low-carbon steel in the Arctic marine environment, RSCAdv., 2018, 8, 30155

文章內(nèi)容來自網(wǎng)絡(luò)，如有侵權(quán)請聯(lián)系管理員

隱石服務(wù)項目： HIC抗氫致開裂試驗   SSC硫化氫應(yīng)力腐蝕試驗   應(yīng)力導(dǎo)向氫致開裂SOHIC試驗   API 622防逸散過程閥門填料型式試驗   均勻腐蝕試驗   高溫高壓腐蝕試驗   金屬腐蝕速率檢測   鋁合金晶間腐蝕檢測   中性鹽霧試驗
